Na linii produkcyjnej sieć Ethernet przenosi dane między sterownikami PLC, napędami, robotami, systemami SCADA i urządzeniami pomiarowymi. Dlatego dobór przełącznika nie powinien zaczynać się od liczby portów. Liczą się odporność środowiskowa, przewidywalność transmisji, redundancja i możliwość szybkiej diagnostyki.
Switch do hali produkcyjnej musi być odporny na warunki pracy
Temperatura, zakłócenia elektromagnetyczne, drgania czy praca przez całą dobę odróżniają halę produkcyjną od serwerowni i biura. Urządzenie sieciowe powinno być dobrane do rzeczywistych warunków instalacji, a nie wyłącznie do wymaganej przepustowości.
Dlatego switch przemysłowy powinien zapewniać parametry środowiskowe odpowiednie dla miejsca montażu. W przypadku linii o krytycznym znaczeniu ważne są również odporność na zakłócenia i stabilność pracy przy zmianach temperatury. Hyperion 402 może pracować, przy spełnieniu określonych warunków w zakresie od –40 do +85°C.
Przepustowość to nie wszystko – ważna jest przewidywalność
Automatyka przemysłowa wymaga nie tylko szybkiej, ale przede wszystkim stabilnej i przewidywalnej transmisji. Krótkotrwałe przeciążenie lub niekontrolowane opóźnienie może być znacznie bardziej problematyczne niż w typowej sieci IT.
Przed doborem przełącznika warto więc określić rodzaj generowanego ruchu, liczbę urządzeń, wymagania sterowania oraz planowaną rozbudowę instalacji. W środowisku Przemysłu 4.0 do jednej infrastruktury trafiają dane z PLC, systemów SCADA, robotów, kamer oraz IIoT. Dobrze zaplanowana cyfryzacja linii produkcyjnych wymaga odpowiedniej rezerwy przepustowości i kontroli ruchu.
Redundancja ogranicza skutki awarii
Jeżeli zatrzymanie komunikacji oznacza zatrzymanie produkcji, pojedyncze łącze może stać się nieakceptowalnym punktem awarii. W takiej sytuacji należy uwzględnić redundantną topologię sieci oraz czas jej rekonfiguracji po uszkodzeniu połączenia.

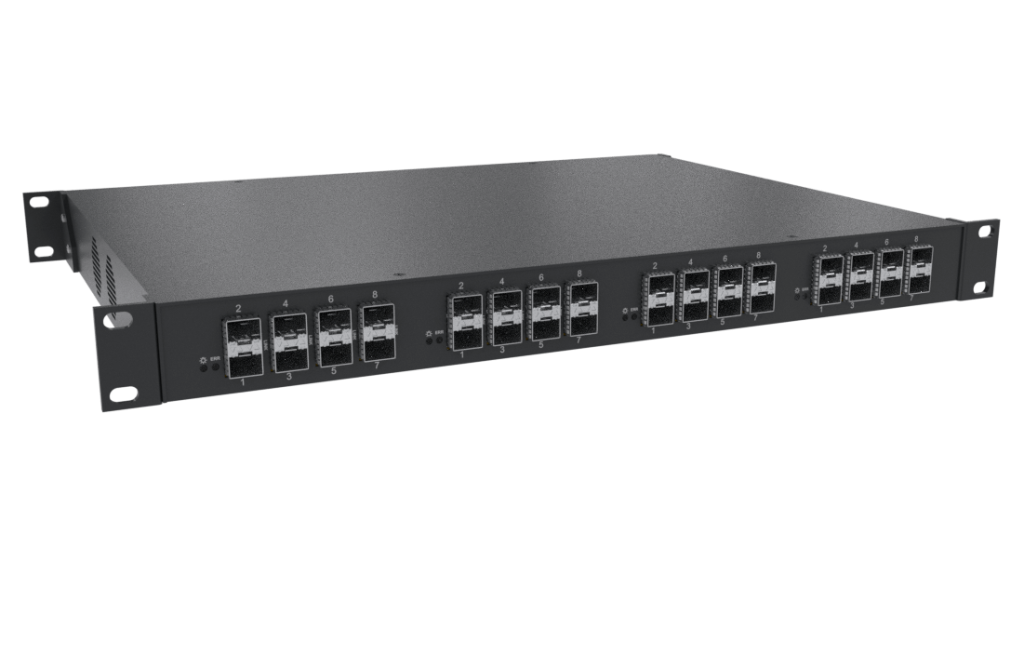

Hyperion 402 obsługuje m.in. STP, RSTP, MSTP oraz Ethernet Ring Protection zgodny z ITU-T G.8032. Dla G.8032 producent deklaruje rekonfigurację połączenia w czasie poniżej 20 ms. Takie mechanizmy pozwalają projektować sieć tak, aby awaria jednego fragmentu nie musiała od razu odcinać komunikacji całej linii.
Diagnostyka skraca drogę od alarmu do przyczyny
W utrzymaniu ruchu ważne jest nie tylko to, czy sieć działa, ale także jak szybko można znaleźć źródło problemu. Zarządzalny przełącznik daje dostęp do informacji o stanie portów, błędach transmisji i parametrach połączeń.
Hyperion 402 oferuje m.in. SNMP, monitoring wkładek SFP oraz test reflektometryczny par przewodu UTP. Dla zespołu utrzymania ruchu oznacza to większą możliwość diagnozowania problemu bez rozpoczynania od ręcznego sprawdzania każdego fragmentu instalacji.
Dobór switcha powinien zaczynać się od procesu
Liczba portów i przepustowość są ważne, ale powinny wynikać z analizy aplikacji. Trzeba uwzględnić warunki środowiskowe, topologię, rodzaj ruchu, wymagany poziom redundancji, sposób zarządzania oraz możliwość dalszej rozbudowy. Dopiero wtedy można dobrać urządzenie, które będzie wspierało automatykę przez cały cykl życia instalacji.
Modernizujesz linię produkcyjną lub projektujesz nową sieć OT? Skonsultuj wymagania dotyczące transmisji, redundancji i warunków pracy z zespołem BitStream, aby dobrać przełączniki do rzeczywistych potrzeb procesu produkcyjnego.
